Joystick Platinen-Stecker

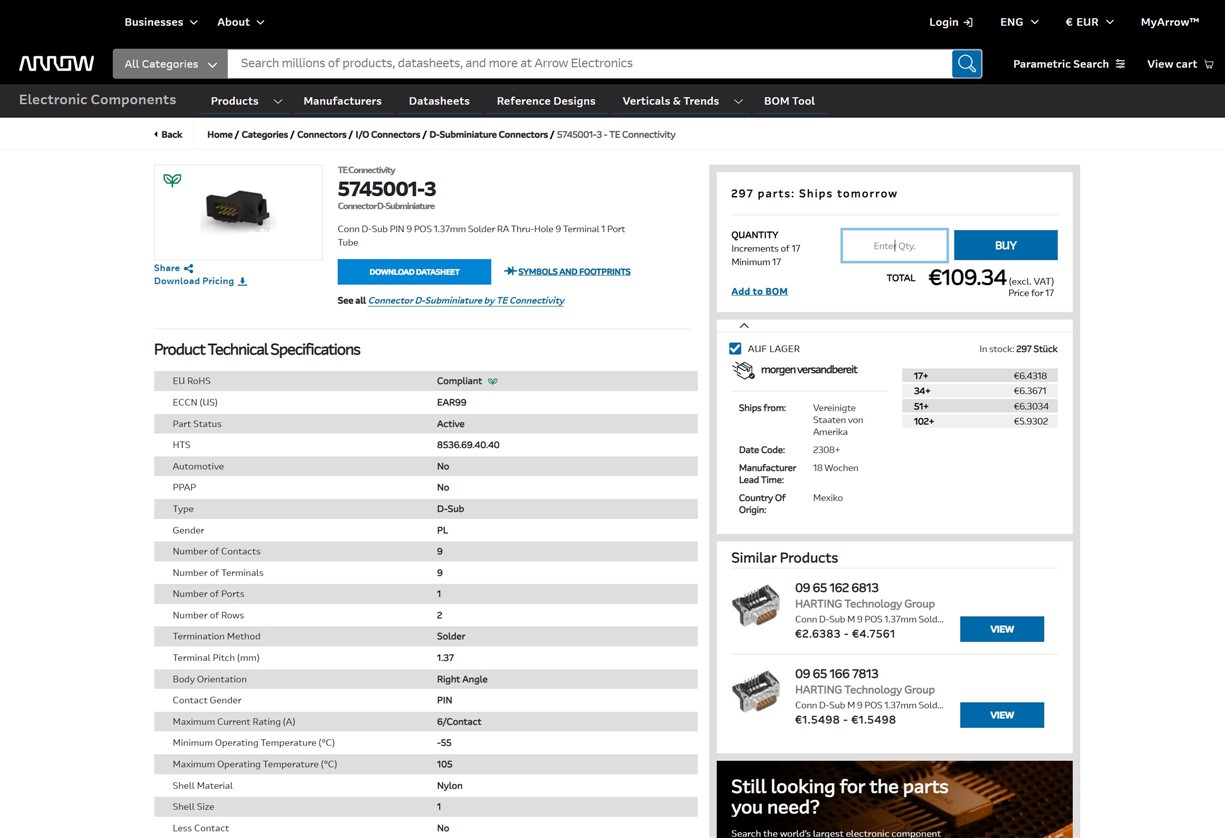

Ich hatte früher öfter mal bei https://www.arrow.de/en/products/5745001-3/te-connectivity gekauft, da sind sie - nicht viel, aber etwas - günstiger:

Gtx., andY

Wichtiger Hinweis zu Arrow: Bei https://www.arrow.de/en/products/5745001-3/te-connectivity fallen ab 50€ keine Versandkosten und grundsätzlich keine Zollgebühren an. (Bei meinem damaligen Kauf wurde nicht einmal die 19% MwSt. drauf berechnet 😮 😉, aber das mit der Steuer kann ich Stand heute nicht zu 100% zusichern 😉....)

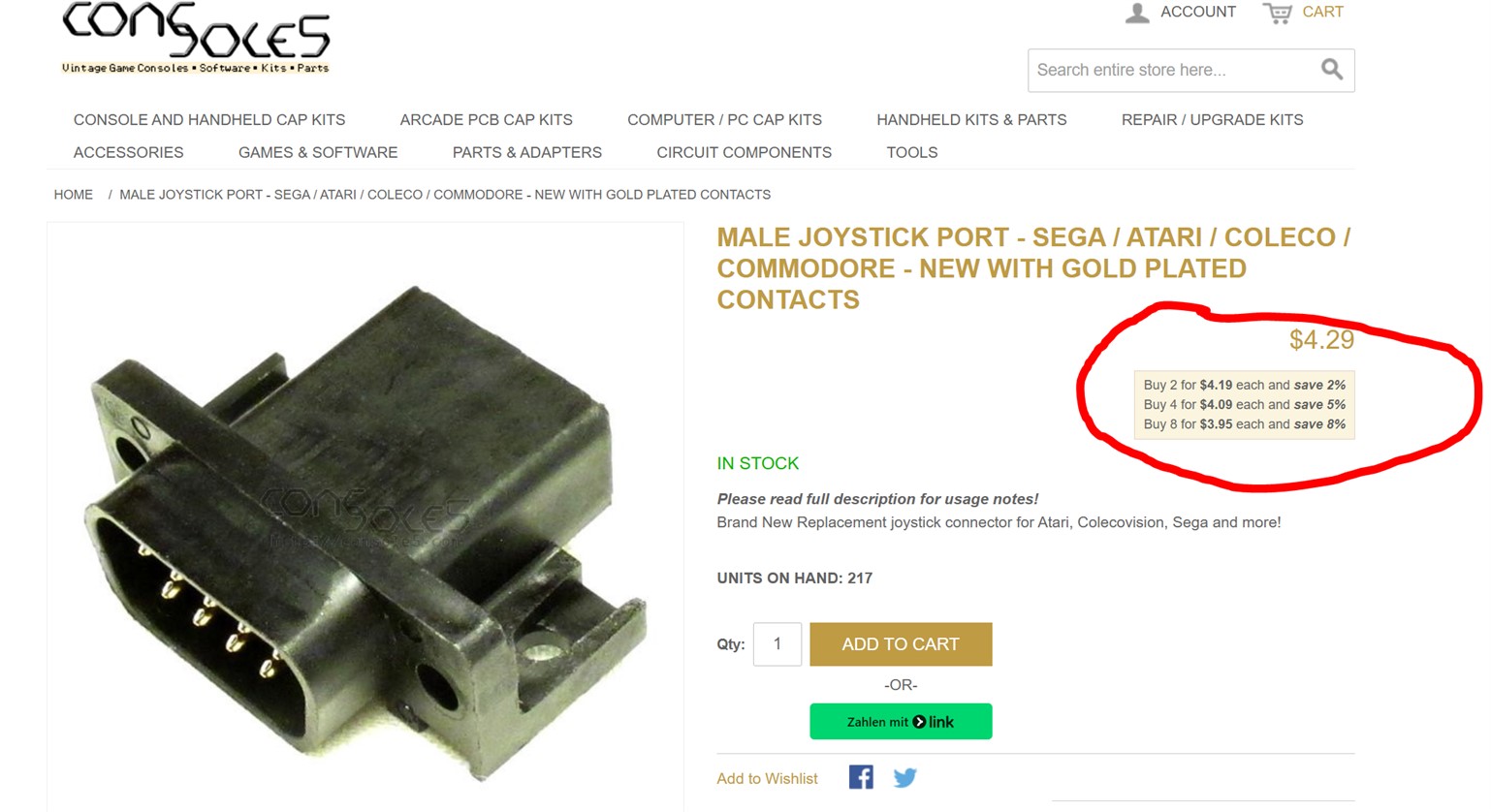

Was noch ginge, wäre https://console5.com/store/male-joystick-port-sega-atari-coleco-commodore-new-with-gold-plated-contacts.html, da liegt der Steckerbei 4,29$ und ab 8 Stück bei 3,95$ / Stück.

Hier kommen aber noch Versand, Märchensteuer und ggf. Zoll obendrauf...

Müsste man mal durchkalkulieren...

Gtx., andY

Hallo,

wenn das so kompliziert ist, kann ich mal schauen, ob ich meine Platinen abändere. Beide Platinen sollen nur identisch sein.

Grüße Janko

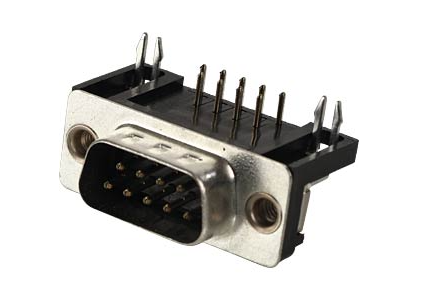

Muß denn alles aussehen wie das Original? Warum nimmst Du für die Joystickstecker nicht abgewinkelte SUB-D Stiftleisten?

Olix schrieb: Ich mag die Entscheidung, dass man bei den Retroboards möglichst nah am Original bleibt, solange es Sinn macht.

Hast du denn in etwa eine Idee, wie viele davon gebraucht werden?

Ich habe hier vom letzten "(Technik-)Umstapeln" eine Handvoll XL-Spenderboards mit originalen SIO- und Joystick-Ports drauf. Wenn ich weiß wie viele benötigt werden, schau ich mal was ich da zusammenkriege. Wären dann die "originalen" Schwarzen, aber eben used.

Gtx., andY

Olix schrieb: Also falls die Spenderboards eh zum spenden gedacht sind würden mir tatsächlich je 3 Sets reichen. Also 3x SIO und 6x Joystick. Ich stelle gerade die Bauteile für 5 800XL+ Boards zusammen. Für das Board von Janko und das von mir habe ich bereits die Buchsen, aber wenn ich zu den 3 übrigen die gebrauchten anbieten kann wären die Enpfänger sicher dankbar. Die Kosten für die Buchsen würde ich dann einfach 1:1 weitergeben.

Alles klar, drei Boards sind absolut kein Problem 😎! Die habe ich auf alle Fälle 😀, die kannst du auch gerne kriegen, wenn du magst...

Beste Grüße, andY

Alles klar, machen wir so 🙂 !

Beste Grüße, André

Olix schrieb:

Das ist aber Schade... ich habe bei den Kollegen vom Cevie das eine oder andere Teil für meinen XL bestellt.

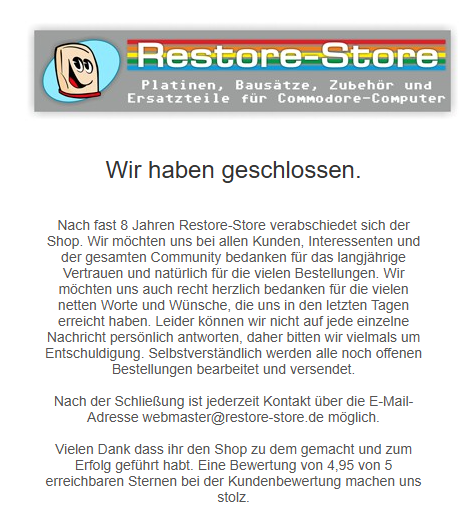

Haben Restore-Store gesagt, warum die aufgehört haben?

Ich habe eine Mail geschrieben mit Dank für die Unterstützung, aber nicht explizit nach den Gründen gefragt. Oft ist es gesundheitlich bedingt, Zeitmangel, geänderte Lebensumstände oder ähnliches. Ich könnte mir auch ganz profan Platzmangel vorstellen... Da kann man jetzt viele Vermutungen anstellen.

Burkhard schrieb: Muß denn alles aussehen wie das Original? Warum nimmst Du für die Joystickstecker nicht abgewinkelte SUB-D Stiftleisten?

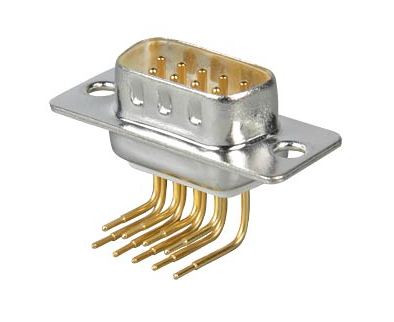

Zu einem gehts ja auch darum, den Nachbau nicht schlechter zu machen! Denn wenn man die metallischen Sub-D Buchsen verwendet, sind ruckzuck die Joystickstecker verkratzt oder sogar beschädigt da der recht weiche Kunstoff des Steckers an der recht scharfen Umrandung der "Standart"-Sub-D Buchse beim einstecken kratzt und evt. sogar eingeschnittet / abgeschält werden kann. Habe auf meinem Testboard ebenfalls metallische drauf, daher kann ich dies so bestätigen.

Solange man die noch irgendwo für 4-6€ bekommen kann, zuschlagen!! Denn selbst bei TE Connective, dem Hersteller selber, kostet einer schon bereits 11US$. Vielleicht gibt es ja noch einen anderen Hersteller, konnte aber keinen finden.

mega-hz schrieb: Denn wenn man die metallischen Sub-D Buchsen verwendet, sind ruckzuck die Joystickstecker verkratzt oder sogar beschädigt da der recht weiche Kunstoff des Steckers an der recht scharfen Umrandung der "Standart"-Sub-D Buchse beim einstecken kratzt...

Diese Erfahrung kann ich leider von meinen Multi-Joys bestätigen. 😞

Das die Buchsen nicht mehr zu anständigen Preisen zu bekommen sind leider auch...

Vielleicht wäre es eine Option passende Kontaktstifte zu suchen und den Kunstoffkörper zu designen, dann bei JLC3DP drucken lassen. Deren Ergebnisse sind 100%ig und die Kosten wären sehr gering.

mega-hz schrieb: Deren Ergebnisse sind 100%ig und die Kosten wären sehr gering.

Dazu so ein (ungeprüfter) Gedanke:

Die Metallversionen lassen sich oft auseinandernehmen. Wenn man das "Innenleben" mit den Stiften nimmt und ein passendes Kunststoffgehäuse dazu entwirft?

Dann hätte man die Stifte, passend angeordnet in einer Trägerplatte, als Fertigteil.

Ich habe 2 um 13€ portofrei auf EBay gefunden und in einem Thread wurden alte Atari Flashbacks als Quelle empfohlen.

Jetzt aber nix rausposaunen, sonst gehen die 2600er-Preise durch die Decke 😁

Na, ob das filetieren andere (funktionierender) Platinen so der richtige Weg ist... das ist ja wie bei den SIO-Buchsen bevores qualitativ hochwertige Nachbauten gab. Ich hatte schon immer ein schlechtes Gewissen ein (im Prinzip nutzloses) Peripheriegerät für zwei SIO-Buchsn zu schlachten... :-/

Diese Bauform der Joystickbuchsen sind doch deutlich verbreiteter als die eher speziellen SIO-Buchse. Würde es nicht eher Sinn ergeben diese Nachzuproduzieren? Wenn das mit den SIO-Buchsen geklappt hat bzw. zu annehmbaren Preis machbar war, sollte das doch bei den viel verbreiterteren Joasickbuchsen auch realisierbar sein...
